热搜关键词：流体抛光机,磨粒流抛光设备,内孔抛光

钨钢模具硬度高，抛光难度大，特别是一些异型孔模具，建议使用慢走丝割一修四之后，使用磨粒流抛光。一来可以获得几十上百倍于人工抛光的效率，二来抛光的均匀性也更有保障。

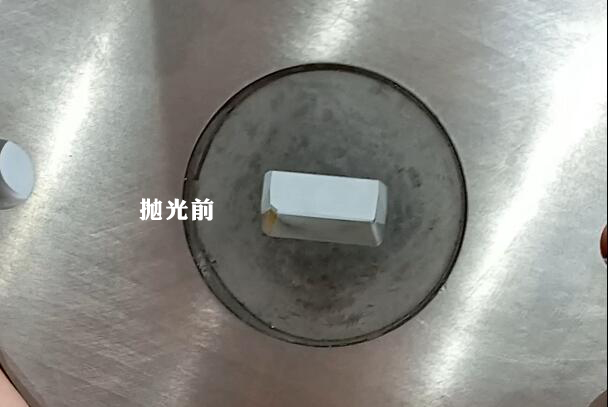

以该钨钢模具为例，虽然这个内孔形状比较简单，但人工抛光下来整个成本就非常高了。而且现在很少有年轻人愿意去学抛光，学习周期长工资又不高，还不如送快递。所以厂家也在想办法，先用慢走丝割一修四，把粗糙度做到Ra0.4以下，然后我们再用磨粒流抛光3分钟，粗糙度就可以做到Ra0.2以下了，如果慢走丝的质量比较好，粗糙度甚至可以做到0.1以下。但是有一点，就是接刀处的深纹路去不掉的。

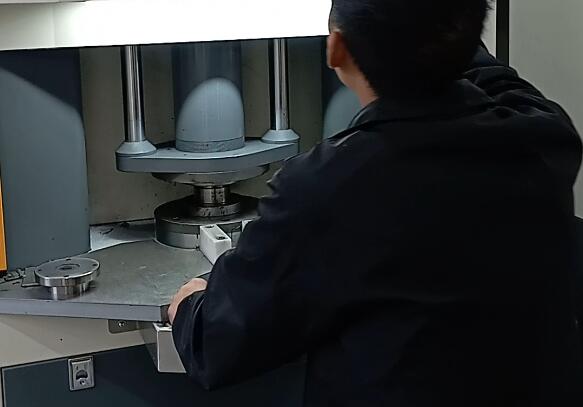

像这种模具抛光操作起来也非常简单，甚至都不用做工装，只需要2块垫片放在上下位置就可以。然后设定好抛光时间3分钟，直接按自动启动就可以运行了。

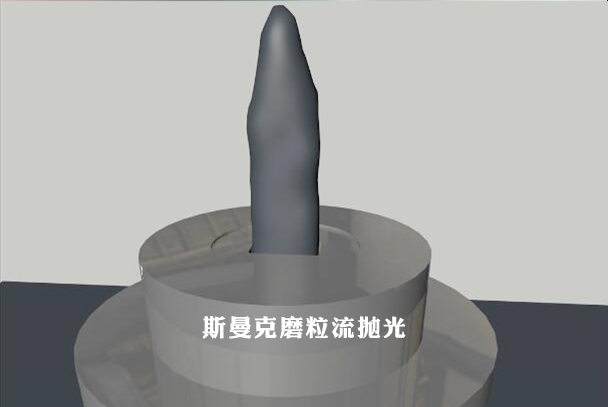

软性磨料按照同一个方向进行挤压研磨，肯定比人工抛光要均匀很多，特别是一些不太熟练的抛光工人，很难把握平整表面抛光时的一些深浅度。导致同一个面上，有细微的深浅差别。磨粒流抛光后，软性磨料先吹气清理，然后用无尘布擦拭一下即可。

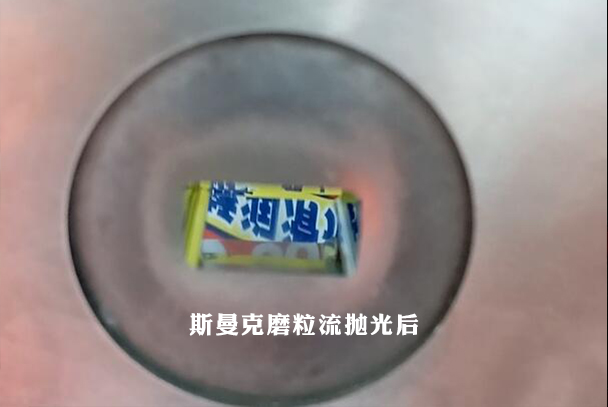

当然钨钢模具抛光后，也可以水洗，不会那么快氧化，只要水洗后即使吹干就行，吹干后可喷涂少许防护油。上图为磨粒流抛光后的模具内壁，镜面效果非常好，去除量只有5微米。有人问中丝割的钨钢模具能不能抛镜面，直接用磨粒流肯定是不行的，需要人工先粗打磨，将深纹路给去掉就行。直接上机器的话，虽然也能亮，但是做不到镜面，去除量也多。
